Kippfensterschutz - Standardfenster

Achtung, Verdrehgefahr! Bitte montieren Sie das Obergitter gem. unserer Bilder. Das Obergitter besteht aus 2 Teilen. Die breite Seite rechts, bzw. links ist die Obergitteraußenseite. Hier wird das Obergitter mit den Seitengittern verschraubt.Wenn Sie von oben (Umkantung zeigt nach oben) auf das Obergitter schauen, zeigt der breite Gewindeloch=>Außenkante=>Abstand zum Fenster (siehe Bild). Obergitter richtig auf die Seitengitter auflegen und von unten verschrauben.

Schauen Sie bitte hier für mehr Informationen

Ermitteln Sie zunächst die Breite (Fensterflügel inkl. Scharnier) und Höhe (von der Fensterbank bis zur Fensteroberkante) des zu sichernden Fensters. Kategorieren Sie es einem unserer Systeme (Basissysteme 1 - 8) zu.
Für Hilfe bei der Auswahl des richtigen Systems rufen Sie uns einfach an.

Unser Doppel-System ist für zwei oder mehrere nebeneinander liegende Fenster geeignet. Es sichert somit einen größeren Bereich ab. Die minimalste Höhe zwischen Fenstersturz und Fensterbank ist entsprechend der verwendeten Systeme 1 bis 8 und kann von 44 cm bis 270 cm variieren, je nachdem, welches System Sie ausgewählt haben. Außerdem kann je nach Obergitter jedes einzelne Fenster von 50 cm bis 180 cm Breite abgedeckt werden. Die Systeme werden hier mit einer Adapterplatte verbunden, somit entfällt in der Mitte ein Seitenteil. Da gerade zwischen zwei Fenstern der vorhandene Platz sehr begrenzt ist , stellt diese Entwicklung eine optimale Lösungsmöglichkeit für noch größeren Schutz dar.

Möchten Sie ein Doppel- / oder Mehrfachfenster sichern, wählen Sie Doppelsysteme in unserem Onlineshop

Besitzt Ihr Fenster ein Oberlicht oder Unterlichtfenster zusätzlich, benötigen Sie das Zubehör "Fenster mit Oberlicht / Unterlicht"

Unser Zubehör-Set für Fenster mit Oberlicht / Unterlicht oder Höhendoppelfenster besteht aus verlängerten oberen oder unteren Gewindestangen . Oberlichter oder Oberfenster, bzw. Unterlichtfenster mit bis zu 70 cm Fensterhöhe können mit dieser Konstruktion einfach überbrückt werden.Das gesamte System behält unverändert seine Stabilität und festen Halt. Dank der flexiblen und unabhängigen Einstellbarkeit der einzelnen Gewindestangen, lassen sich hiermit auch variable Decken/Bodenmaße sicher abdecken. Das Zubehör-Set besteht aus 2 Stück oberen oder unteren Gewindestangen, je nachdem, was Sie auswählen, mit Systemmutter und dem oberen Auflager. Dazu wird ein weißer PVC-Schlauch geliefert, der das Gewinde abdeckt.

Fenster mit Rolladenkasten sind eine Herausforderung!

Im Unterschied zu festem Mauerwerk, besteht die Ummantelung eines Rolladenkastens aus Holz-, Eternit-, Gipskarton oder ähnlichem Material. Beim Verspannen des Systems wird die Kastenabdeckung unweigerlich mit der Zeit nachgeben. Die gewünschte Stabilität und besonders die Sicherheit des Kippfensterschutzes wäre nicht mehr gegeben, zudem könnten Beschädigungen an der Oberfläche der Kastenabdeckung hervorgerufen werden. Die Druckverteilung über die gesamte Breite des Systems kann durch Montage einer Querstange erreicht werden. Sie spannt sich kraftvoll zwischen die Fensterlaibung und ist flexibel einstellbar (+/- 150 mm). Verschiebbare Gewindestangen ersetzen die oberen Gewindestangen des Systems . Die Querstange wird zuerst montiert. Sitzt diese fest und kraftvoll zwischen den Fensterlaibungen, kann mit der Montage des Kippfensterschutzsystems begonnen werden.

A C H T U N G :

oberhalb Ihres Doppelfensters benötigen Sie mindestens 2,5 cm Platz. Unsere Querstangen sind für alle Kippfensterschutzsysteme geeignet und für Fensterbreiten bis zu 140 cm ausgelegt. Bei längeren Querstangen ist eine mittige Befestigung am Rolladenkasten ( kleine Schraube)nötig, da sich das System Querstange sonst destabilisiert.

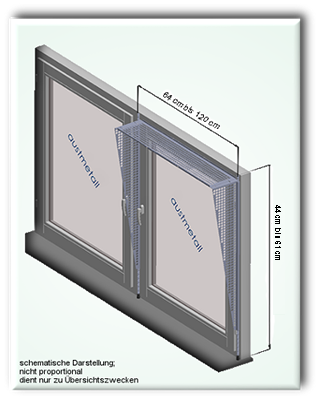

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von / bis :	Fensterbreite von / bis nach Länge Obergitter:
44 cm - 61 cm	50-70 cm, 67-120 cm, 80-155 cm, 95 - 180 cm

Unser System 1 ist besonders für kleine Fenster geeignet.

Die minimalste Höhe zwischen Fenstersturz und Fensterbank ist 44 cm, die maximale Höhe 61 cm.

In der Breite ist dieses System , wie alle anderen, variabel von 50 bis 70 cm (kurzes Obergitter"S"), 67 cm bis 120 cm ( Standard-Obergitter"M") oder 85 bis 155 cm (langes Obergitter"L") oder 95-180 cm (Extralanges Obergitter "XL").

Für noch größere Fensterbreiten kann man Standard-Obergitter oder lange Obergitter kombinieren und ergänzen.

Lieferbar in allen gängigen RAL Farben gegen Aufpreis ( ca. 20-25 € / System).(Sonderfarben sind vom Umtausch/Rückgabe ausgeschlossen)

Ohne Aufpreis:
Reinweiß, RAL 9016

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von / bis :	Fensterbreite von / bis nach Länge Obergitter:
62 cm - 76 cm	50-70 cm, 67-120 cm, 80-155 cm, 95 - 180 cm

Unser System 2 ist für kleine-Fenster, z.B. Keller- oder Badfenster geeignet.

Die minimalste Höhe zwischen Fenstersturz und Fensterbank ist 62 cm, die maximale Höhe 76 cm.

In der Breite ist dieses System , wie alle anderen, variabel von 50 bis 70 cm (kurzes Obergitter"S"), 67 cm bis 120 cm ( Standard-Obergitter"M") oder 85 bis 155 cm (langes Obergitter"L") oder 95-180 cm (Extralanges Obergitter "XL").

Für noch größere Fensterbreiten kann man Standard-Obergitter oder lange Obergitter kombinieren und ergänzen.

Lieferbar in allen gängigen RAL Farben gegen Aufpreis ( ca. 20-25 € / System).(Sonderfarben sind vom Umtausch/Rückgabe ausgeschlossen)

Ohne Aufpreis:
Reinweiß, RAL 9016

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von / bis :	Fensterbreite von / bis nach Länge Obergitter:
77 cm - 105 cm	50-70 cm, 67-120 cm, 80-155 cm, 95 - 180 cm

Unser System 3 ist für kleine Fenster geeignet.

Die minimalste Höhe zwischen Fenstersturz und Fensterbank ist 77 cm, die maximale Höhe 105 cm.

In der Breite ist dieses System , wie alle anderen, variabel von 50 bis 70 cm (kurzes Obergitter"S"), 67 cm bis 120 cm ( Standard-Obergitter"M") oder 85 bis 155 cm (langes Obergitter"L") oder 95-180 cm (Extralanges Obergitter "XL").

Für noch größere Fensterbreiten kann man Standard-Obergitter oder lange Obergitter kombinieren und ergänzen.

Lieferbar in allen gängigen RAL Farben gegen Aufpreis ( ca. 20-25 € / System).(Sonderfarben sind vom Umtausch/Rückgabe ausgeschlossen)

Ohne Aufpreis:
Reinweiß, RAL 9016

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von / bis :	Fensterbreite von / bis nach Länge Obergitter:
106 cm - 124 cm	50-70 cm, 67-120 cm, 80-155 cm, 95 - 180 cm

Unser System 4 ist für Standardfenster geeignet.

Die minimalste Höhe zwischen Fenstersturz und Fensterbank ist 106 cm, die maximale Höhe 124 cm.

In der Breite ist dieses System , wie alle anderen, variabel von 50 bis 70 cm (kurzes Obergitter"S"), 67 cm bis 120 cm ( Standard-Obergitter"M") oder 85 bis 155 cm (langes Obergitter"L") oder 95-180 cm (Extralanges Obergitter "XL").

Für noch größere Fensterbreiten kann man Standard-Obergitter oder lange Obergitter kombinieren und ergänzen.

Lieferbar in allen gängigen RAL Farben gegen Aufpreis ( ca. 20-25 € / System).(Sonderfarben sind vom Umtausch/Rückgabe ausgeschlossen)

Ohne Aufpreis:
Reinweiß, RAL 9016

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von/bis	Fensterbreite von / bis nach Länge Obergitter:
125 cm - 140 cm	50-70 cm, 67-120 cm, 80-155 cm, 95 - 180 cm

Unser System 5 ist für Große Fenster geeignet.

Die minimalste Höhe zwischen Fenstersturz und Fensterbank ist 125 cm, die maximale Höhe 140 cm.

In der Breite ist dieses System , wie alle anderen, variabel von 50 bis 70 cm (kurzes Obergitter"S"), 67 cm bis 120 cm ( Standard-Obergitter"M") oder 85 bis 155 cm (langes Obergitter"L") oder 95-180 cm (Extralanges Obergitter "XL").

Für noch größere Fensterbreiten kann man Standard-Obergitter oder lange Obergitter kombinieren und ergänzen.

Lieferbar in allen gängigen RAL Farben gegen Aufpreis ( ca. 20-25 € / System).(Sonderfarben sind vom Umtausch/Rückgabe ausgeschlossen)

Ohne Aufpreis:
Reinweiß, RAL 9016

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von/bis	Fensterbreite von/bis
141 cm - 171 cm	50-70 cm, 67-120 cm, 80-155 cm, 95 - 180 cm

Unser System 6 ist für sehr große Fenster geeignet.

Die minimalste Höhe zwischen Fenstersturz und Fensterbank ist 141 cm, die maximale Höhe 171 cm.

In der Breite ist dieses System , wie alle anderen, variabel von 50 bis 70 cm (kurzes Obergitter"S"), 67 cm bis 120 cm ( Standard-Obergitter"M") oder 85 bis 155 cm (langes Obergitter"L") oder 95-180 cm (Extralanges Obergitter "XL").

Für noch größere Fensterbreiten kann man Standard-Obergitter oder lange Obergitter kombinieren und ergänzen.

Lieferbar in allen gängigen RAL Farben gegen Aufpreis ( ca. 20-25 € / System).(Sonderfarben sind vom Umtausch/Rückgabe ausgeschlossen)

Ohne Aufpreis:
Reinweiß, RAL 9016

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

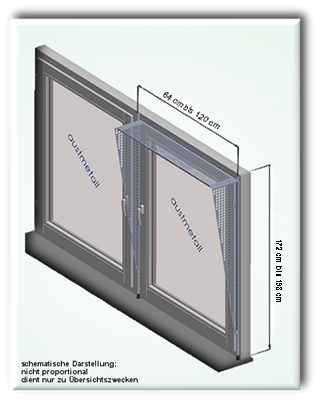

Zur Ansicht weiterer schematischer Skizzen bitte hier klicken.

Fensterhöhe von/bis	Fensterbreite von/bis
172 cm - 198 cm	50-70 cm, 67-120 cm, 80-155 cm, 95 - 180 cm

Unser System 7 ist für bodentiefe Fenster geeignet.

Die minimalste Höhe zwischen Fenstersturz und Fensterbank/Boden ist 172 cm, die maximale Höhe 198cm.

In der Breite ist dieses System , wie alle anderen, variabel von 50 bis 70 cm (kurzes Obergitter"S"), 67 cm bis 120 cm ( Standard-Obergitter"M") oder 85 bis 155 cm (langes Obergitter"L") oder 95-180 cm (Extralanges Obergitter "XL").

Für noch größere Fensterbreiten kann man Standard-Obergitter oder lange Obergitter kombinieren und ergänzen.

Lieferbar in allen gängigen RAL Farben gegen Aufpreis ( ca. 20-25 € / System).(Sonderfarben sind vom Umtausch/Rückgabe ausgeschlossen)

Ohne Aufpreis:
Reinweiß, RAL 9016

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von / bis :	Fensterbreite von / bis nach Länge Obergitter:
199 cm - 270 cm	50-70 cm, 67-120 cm, 80-155 cm, 95 - 180 cm

Unser System 8 ist für Balkon- oder Terrassentüren geeignet.

Die minimalste Höhe zwischen Fenstersturz und Fensterbank/Boden ist 199 cm, die maximale Höhe 270 cm.

In der Breite ist dieses System , wie alle anderen, variabel von 50 bis 70 cm (kurzes Obergitter"S"), 67 cm bis 120 cm ( Standard-Obergitter"M") oder 85 bis 155 cm (langes Obergitter"L") oder 95-180 cm (Extralanges Obergitter "XL").

Für noch größere Fensterbreiten kann man Standard-Obergitter oder lange Obergitter kombinieren und ergänzen.

Lieferbar in allen gängigen RAL Farben gegen Aufpreis ( ca. 20-25 € / System).(Sonderfarben sind vom Umtausch/Rückgabe ausgeschlossen)

Ohne Aufpreis:
Reinweiß, RAL 9016

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!
