Kippfensterschutz: Lösungen für Stulpfenster

Achtung, Verdrehgefahr! Bitte montieren Sie das Obergitter gem. unserer Bilder. Das Obergitter besteht aus 2 Teilen. Die breite Seite rechts, bzw. links ist die Obergitteraußenseite. Hier wird das Obergitter mit den Seitengittern verschraubt.Wenn Sie von oben (Umkantung zeigt nach oben) auf das Obergitter schauen, zeigt der breite Gewindeloch=>Außenkante=>Abstand zum Fenster (siehe Bild). Obergitter richtig auf die Seitengitter auflegen und von unten verschrauben.

Schauen Sie bitte hier für mehr Informationen

Ermitteln Sie zunächst die Breite (Fensterflügel inkl. Scharnier) und Höhe (von der Fensterbank bis zur Fensteroberkante) des zu sichernden Fensters. Kategorieren Sie es einem unserer Systeme (Basissysteme 1 - 8) zu.
Für Hilfe bei der Auswahl des richtigen Systems rufen Sie uns einfach an.

Unser Doppel-System ist für zwei oder mehrere nebeneinander liegende Fenster geeignet. Es sichert somit einen größeren Bereich ab. Die minimalste Höhe zwischen Fenstersturz und Fensterbank ist entsprechend der verwendeten Systeme 1 bis 8 und kann von 44 cm bis 270 cm variieren, je nachdem, welches System Sie ausgewählt haben. Außerdem kann je nach Obergitter jedes einzelne Fenster von 50 cm bis 180 cm Breite abgedeckt werden. Die Systeme werden hier mit einer Adapterplatte verbunden, somit entfällt in der Mitte ein Seitenteil. Da gerade zwischen zwei Fenstern der vorhandene Platz sehr begrenzt ist , stellt diese Entwicklung eine optimale Lösungsmöglichkeit für noch größeren Schutz dar.

Möchten Sie ein Doppel- / oder Mehrfachfenster sichern, wählen Sie Doppelsysteme in unserem Onlineshop

Besitzt Ihr Fenster ein Oberlicht oder Unterlichtfenster zusätzlich, benötigen Sie das Zubehör "Fenster mit Oberlicht / Unterlicht"

Unser Zubehör-Set für Fenster mit Oberlicht / Unterlicht oder Höhendoppelfenster besteht aus verlängerten oberen oder unteren Gewindestangen . Oberlichter oder Oberfenster, bzw. Unterlichtfenster mit bis zu 70 cm Fensterhöhe können mit dieser Konstruktion einfach überbrückt werden.Das gesamte System behält unverändert seine Stabilität und festen Halt. Dank der flexiblen und unabhängigen Einstellbarkeit der einzelnen Gewindestangen, lassen sich hiermit auch variable Decken/Bodenmaße sicher abdecken. Das Zubehör-Set besteht aus 2 Stück oberen oder unteren Gewindestangen, je nachdem, was Sie auswählen, mit Systemmutter und dem oberen Auflager. Dazu wird ein weißer PVC-Schlauch geliefert, der das Gewinde abdeckt.

Fenster mit Rolladenkasten sind eine Herausforderung!

Im Unterschied zu festem Mauerwerk, besteht die Ummantelung eines Rolladenkastens aus Holz-, Eternit-, Gipskarton oder ähnlichem Material. Beim Verspannen des Systems wird die Kastenabdeckung unweigerlich mit der Zeit nachgeben. Die gewünschte Stabilität und besonders die Sicherheit des Kippfensterschutzes wäre nicht mehr gegeben, zudem könnten Beschädigungen an der Oberfläche der Kastenabdeckung hervorgerufen werden. Die Druckverteilung über die gesamte Breite des Systems kann durch Montage einer Querstange erreicht werden. Sie spannt sich kraftvoll zwischen die Fensterlaibung und ist flexibel einstellbar (+/- 150 mm). Verschiebbare Gewindestangen ersetzen die oberen Gewindestangen des Systems . Die Querstange wird zuerst montiert. Sitzt diese fest und kraftvoll zwischen den Fensterlaibungen, kann mit der Montage des Kippfensterschutzsystems begonnen werden.

A C H T U N G :

oberhalb Ihres Doppelfensters benötigen Sie mindestens 2,5 cm Platz. Unsere Querstangen sind für alle Kippfensterschutzsysteme geeignet und für Fensterbreiten bis zu 140 cm ausgelegt. Bei längeren Querstangen ist eine mittige Befestigung am Rolladenkasten ( kleine Schraube)nötig, da sich das System Querstange sonst destabilisiert.

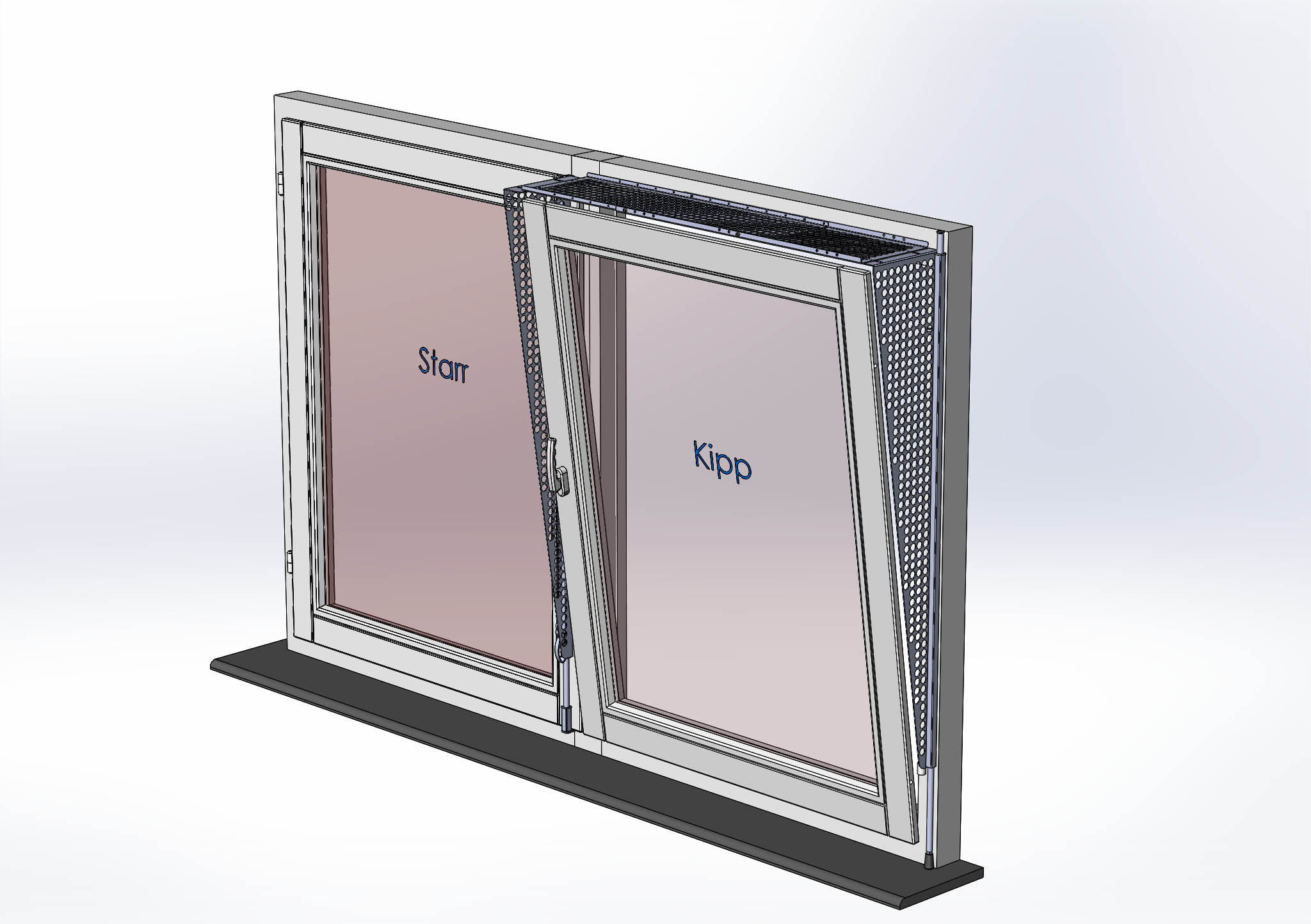

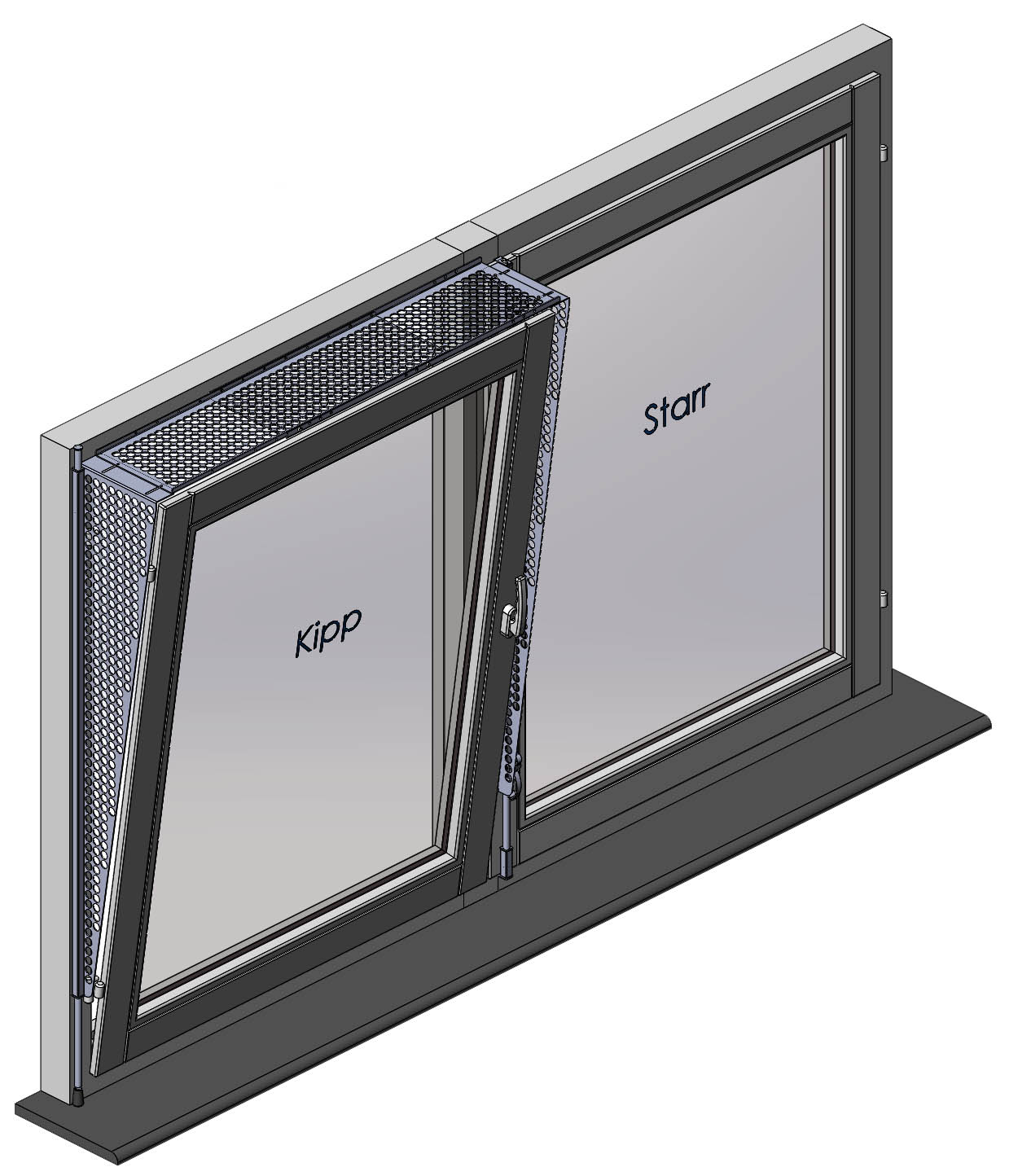

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von / bis :	Fensterbreite von / bis nach Länge Obergitter:
44 cm - 61 cm	50-70 cm, 67-120 cm, 89-155 cm, 95 - 180 cm

Das Stulp-System 1 für Fensterhöhen (Fensterbank bis Fensteroberkante) von 44 bis 61 cm ( Bad- und Kellerfenster ) Bitte wählen Sie im Onlineshop, ob bei Ihnen das Kippfenster rechts oder links ist. Sollte Ihr Stulpfenster 2 Drehgriffe (Fenstergriffe) haben, muß das Seitengitter, das auf die Stulpseite geklemmt wird, so nah wie möglich an die Fensterkante geklemmt werden. Standard-Farbe ist RAL 9016, reinweiß

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von / bis :	Fensterbreite von / bis nach Länge Obergitter:
62 cm - 76 cm	50-70 cm, 67-120 cm, 89-155 cm, 95 - 180 cm

Das Stulp-System 2 für Fensterhöhen (Fensterbank bis Fensteroberkante) von 62 bis 76 cm ( Bad- und Kellerfenster ) Bitte wählen Sie im Onlineshop, ob bei Ihnen das Kippfenster rechts oder links ist. Sollte Ihr Stulpfenster 2 Drehgriffe (Fenstergriffe) haben, muß das Seitengitter, das auf die Stulpseite geklemmt wird, so nah wie möglich an die Fensterkante geklemmt werden. Standard-Farbe ist RAL 9016, reinweiß

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von / bis :	Fensterbreite von / bis nach Länge Obergitter:
77 cm - 105 cm	50-70 cm, 67-120 cm, 89-155 cm, 95 - 180 cm

Das Stulp-System 3 für Fensterhöhen (Fensterbank bis Fensteroberkante) von 77 bis 105 cm ( z.B. Bad- und Flurfenster )

Sollte Ihr Stulpfenster 2 Drehgriffe (Fenstergriffe) haben, muß das Seitengitter, das auf die Stulpseite geklemmt wird, so nah wie möglich an die Fensterkante geklemmt werden. Standard-Farbe ist RAL 9016, reinweiß

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von / bis :	Fensterbreite von / bis nach Länge Obergitter:
106 cm - 124 cm	50-70 cm, 67-120 cm, 89-155 cm, 95 - 180 cm

Das Stulp-System 4 für Fensterhöhen (Fensterbank bis Fensteroberkante) von 106 bis 124 cm ( z.B. Küchenfenster )

Bitte wählen Sie im Onlineshop, ob bei Ihnen das Kippfenster rechts oder links ist.

Sollte Ihr Stulpfenster 2 Drehgriffe (Fenstergriffe) haben, muß das Seitengitter, das auf die Stulpseite geklemmt wird, so nah wie möglich an die Fensterkante geklemmt werden. Standard-Farbe ist RAL 9016, reinweiß

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von/bis	Fensterbreite von / bis nach Länge Obergitter:
125 cm - 140 cm	50-70 cm, 67-120 cm, 89-155 cm, 95 - 180 cm

Das Stulp-System 5 für Fensterhöhen (Fensterbank bis Fensteroberkante) von 125 bis 140 cm ( Standardfenster )

Bitte wählen Sie im Onlineshop, ob bei Ihnen das Kippfenster rechts oder links ist.

Sollte Ihr Stulpfenster 2 Drehgriffe (Fenstergriffe) haben, muß das Seitengitter, das auf die Stulpseite geklemmt wird, so nah wie möglich an die Fensterkante geklemmt werden. Standard-Farbe ist RAL 9016, reinweiß

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von/bis	Fensterbreite von/bis
141 cm - 171 cm	50-70 cm, 67-120 cm, 89-155 cm, 95 - 180 cm

Das Stulp-System 6 für Fensterhöhen (Fensterbank bis Fensteroberkante) von 141 bis 171 cm ( Mansardenfenster )

Bitte wählen Sie im Onlineshop, ob bei Ihnen das Kippfenster rechts oder links ist.

Sollte Ihr Stulpfenster 2 Drehgriffe (Fenstergriffe) haben, muß das Seitengitter, das auf die Stulpseite geklemmt wird, so nah wie möglich an die Fensterkante geklemmt werden. Standard-Farbe ist RAL 9016, reinweiß

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht weiterer schematischer Skizzen bitte hier klicken.

Fensterhöhe von/bis	Fensterbreite von/bis
172 cm - 198 cm	50-70 cm, 67-120 cm, 89-155 cm, 95 - 180 cm

Das Stulp-System 7 für Fensterhöhen (Fensterbank bis Fensteroberkante) von 172 bis 198 cm ( z.B. bodentiefe Fenster )

Bitte wählen Sie im Onlineshop, ob bei Ihnen das Kippfenster rechts oder links ist.

Sollte Ihr Stulpfenster 2 Drehgriffe (Fenstergriffe) haben, muß das Seitengitter, das auf die Stulpseite geklemmt wird, so nah wie möglich an die Fensterkante geklemmt werden. Standard-Farbe ist RAL 9016, reinweiß

Besuchen Sie unseren Online Shop für nähere Informationen zu Preisen und Versandkosten!

Zur Ansicht der schematischen Darstellung bitte hier klicken.

Fensterhöhe von / bis :	Fensterbreite von / bis nach Länge Obergitter:
199 cm - 270 cm	50-70 cm, 67-120 cm, 89-155 cm, 95 - 180 cm

Das Stulp-System 8 für Balkon - und Terrassentüren von 199 cm bis 270 cm Höhe.

Bitte wählen Sie im Onlineshop, ob bei Ihnen das Kippfenster rechts oder links ist.

Sollte Ihre Stulptüre 2 Drehgriffe (Fenstergriffe) haben, muß das Seitengitter, das auf die Stulpseite geklemmt wird, so nah wie möglich an die Türkante geklemmt werden. Standard-Farbe ist RAL 9016, reinweiß
